Strömsö parkeringsskylt

Skyltningen till Strömsö har inte varit den mest inbjudande och tydliga. Till 10-års jubileet gjorde Jim en ny parkeringsskylt för besökarna.

Material

1 st 450x1900mm 3 mm tjock plåt
4 st 450x50 5mm tjockt flatjärn
2 st 440x50 5mm tjockt flatjärn som bockas
2 st L-lister i 2mm tjock plåt, 1760mm lång och med 20x20mm höga kanter

Ritning

Ritningen till parkeringsskylten.

Konstruktion

Måla allt material med rostskyddsfärg.

Borra hålen för dekorationen i övre och nedre kant.

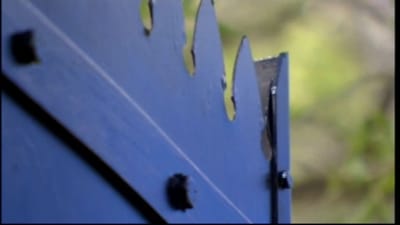

Skär ut mönstret med vinkelkap eller klipp med en bra plåtsax.
Sätt L-listerna på plats, borra hål genom list och plåt med 150mm mellanrum och skruva fast med liten bult och mutter.

Borra hål i flatjärnen som kommer på båda sidorna om plåten, 4 hål (så att de två mittersta hålen passar för den bockade stolpklämmar delen).
Bocka de flatjärn som skall klämma fast skylten i stolpen (se ritning).
Skruva fast flatjärn och bockat flatjärn (enligt genomskärnings modellen på ritningen).

Måla hela skylten med en ytfärg.
Måla texten.
Skruva upp skylten.

Stolpen och grunden

Stolpen lät jag tillverka på en metallverkstad. Den är 80x80mm tjock, 2200mm lång och i bottnen finns en 250x250mm stor platta som stolpen skall stå på.

Gjut en kub som stolpen skruvas fast i. Bygg en låda med innermått på 400x400 mm, djupet kan vara 450mm. Använd armeringsjärn så att inte den gjutna formen spricker.

Gjut också in fyra 8-10 mm tjocka gängstänger i kuben. Placera en fanerskiva i botten på gjutformen, borra hål för gängstängerna och skruva på en bult på undersidan så att gängstängerna inte kommer upp ur gjutet när skylten skruvas fast.

Använd t ex torrbetong, det är lätt att blanda t o m i en skottkärra. Fyll kuben. Sätt också en fanerskiva på övre delen, som lock och för gängstängerna, som du borrat hål på samma sätt som under boxen.
