Johan och Jims vindkraftverk

Johan och Jim gör ett litet vindkraftsexperiment där en propeller driver några hjul som får en dynamo att alstra ström och en lampa att lysa.

Kapnota och material:

  • 4 mm tjockt faner 4 st 120x500 mm
  • 20 mm tjock rundstav 4 st 200 mm/li>
  • Ett nav till propellern (en 50 mm tjock och cirkelformad björkträbit med en diameter på 100 mm)
  • Holk eller rör i plastmaterial, håldiameter 10 mm
  • 2 st bultar, 10 mm tjock och 110 mm lång
  • Ett hjul med ca 400 mm diameter (20 mm tjock faner)
  • Ett hjul med ca 350 mm diameter
  • Ett gummihjul med ett kullagrat nav (något som snurrar med mycket liten friktion, ca 120 mm diameter)
  • En ca 4 m lång planka att skruva fast allting i (mast)
  • Gummislang (kompakt) med en diameter på ca 10 mm
  • Snabblim
  • Skruvar
  • Brickor
Såga ett snitt i ändan på rundstavarna
Såga ett snitt i ändan på rundstavarna

Propellern:
Såga först fyra stycken aningen konformade fanervingar. Såga sedan upp ett snitt i ändan på rundstavarna (ca 100 mm djupt).


Stick in och skruva fast vingarna i rundstaven så att den följer den ena kanten av fanervingen
Stick in och skruva fast vingarna i rundstaven så att den följer den ena kanten av fanervingen

Stick in och skruva fast vingarna i rundstaven så att den följer den ena kanten av fanervingen


Propellernavet
Propellernavet

Borra ett 10 mm stort hål genom centrum av navet och 4 st 20 mm stora hål i sidan av propellernavet (det är lättare att få hålen på jämt avstånd från varandra om man mäter och borra ut hålen innan man svarvar eller sågar navet runt)>

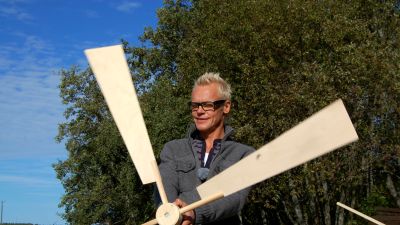

Propellerbladen sätts i navet och skruvas fast
Propellerbladen sätts i navet och skruvas fast

Sätt propellerbladen i navet, vinkla dem lite och skruva fast (samma vinkel på alla)


Jim, Johan och den runda fanerskivan
Jim, Johan och den runda fanerskivan

Svarva eller såga t.ex. en 20 mm tjock fanerskiva rund och gör ett spår för gummisnodden runt hela skivan


Johan borrar ett hål i masten
Johan borrar ett hål i masten

Borra ett hål i plankan (jag kallar den mast) ca 120 mm från toppen och så stort så att plastholken ryms in


Plastholken utgör nav och lager
Plastholken utgör nav och lager

Sätt in plastholken i hålet i masten (den fungerar som nav och lager)


Propellern sedd bakifrån, detalj
Propellern sedd bakifrån, detalj

Sänk in en bult en bit i navet med hjälp av ett stämjärn. Bulten hålls på plats och börjar inte rotera om den riktigt bankas in i navet. Sätt en bricka mellan propellernavet och masten, skjut in propeller med bult genom plaströret i masten. Sätt en bricka mellan och skruva på en mutter på bulten (vi kan nu kalla den propellerns axel). Sätt på fanerhjulet med spåret runtom, en bricka och spänn fast hjulet med de två muttrar som ligger på vardera sida om hjulet.

Nu är den övre delen av vindkraftverket färdigt!


Gummihjulet
Gummihjulet

Skär ur ett spår i gummihjulet och skruva fast gummihjulet i mitten på det andra fanerhjulet


Sätt i en bult från fanerhjulssidan genom lagret i gummihjulet, genom masten och skruva fast det på framsidan
Sätt i en bult från fanerhjulssidan genom lagret i gummihjulet, genom masten och skruva fast det på framsidan

Borra ett 10 mm stort hål, ca 1 m ner från propelleraxeln på masten. Sätt i en bult från fanerhjulssidan, genom lagret i gummihjulet, genom masten och skruva fast det på framsidan (Eventuellt kan det behövas brickor emellan eller dylikt, det beror lite på hurdant hjul man använder. Vårt gick bra att dels skruva fast i fanerhjulet och dels kunde det skruvas hårt mot mast och ändå snurra.)


Johan mäter hur lång gummisladd som behövs
Johan mäter hur lång gummisladd som behövs

Mät ut hur lång bit av gummislangen som behövs och skär av (den skall alltså gå runt både det stora fanerhjulet och det lilla gummihjulet). Limma sedan ihop gummislangens ändor med snabblim.


Dynamot, detalj
Dynamot, detalj

När gummislangen är på plats och så är kraftverket klart så när som på ett dynamo och en lampa. På dynamots hjul kan man också sätta en liten gummislangsbit för att det skall gå lite lättare. Lampan och dynamot kan skruvas fast på masten, lampan så att den lyser upp propellern och dynamot så att det snurrar mot ytterkanten av det nedre hjulet.

Så här fungerar det:
Vinden snurrar propellern, och propellern driver det stora fanerhjulet som snurrar i samma takt som propellern. Det stora fanerhjulet sätter gummibandet i snurrning som i sin tur driver runt det lilla gummihjulet (det lilla gummihjulet sitter ju fastskruvat i den andra fanerskivan vilket betyder att den nu i sin tur börjar snurra med en ganska hög hastighet). Det är frågan om samma utväxling som på en cykel, ett stort hjul fram och ett litet bak gör att hjulet snurrar snabbt fast man trampar långsamt. Nackdelen är bara att det blir tyngre att trampa...

TIPS!
När man ska bygga något och inte är riktigt säker på byggbestämmelser - ta kontakt med den lokala byggnadsinspektören och berätta om ditt projekt! Han eller hon svarar säkert gärna på dina frågor och vet precis vilka bestämmelser som gäller för just ditt område.
